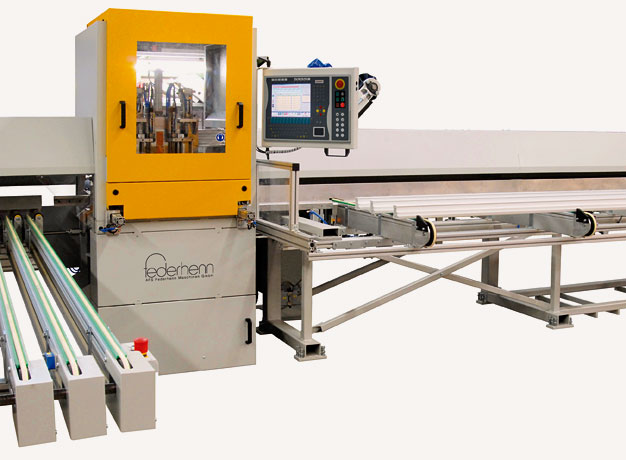

Zuschnittautomat ZA 550 (PDF)

für den automatischen Zuschnitt von PVC-Profilen

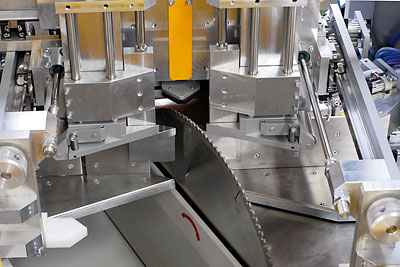

Standardsägeeinheit 45°-/90°-/135°-Schnitt, pneumatisch verstellbar,
Sägevorschub pneumatisch
• Sägeblatt Ø = 550 mm
• Spanneinrichtung horizontal und vertikal
• Vorlegestation für Profilstäbe bis 6500 mm Länge
• automatischer Stabaustransport und Abschiebeeinrichtung auf Ablagetisch

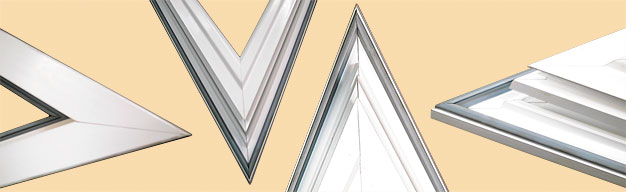

Bearbeitung auch von Sonderelementen

Vorlegestation für ZA 550 zum manuellen Beladen von bis zu 12 Stück PVC-Profilen.
Belademenge profilbreitenabhängig. Max. Stablänge: 6500 mm

Modular aufgebaute Spann- und Sägeaggregate

Optionen:
• Sägevorschub NC-gesteuert, stufenlos über Kugelrollspindel
• Dichtungsspanner
• Schwenkantrieb für Sägeeinheit, NC-gesteuert, stufenloser Schwenkbereich 22,5° bis 157,5°
• Etikettendrucker

PVC-Maschinensteuerung CP 7037-0002 in Control-Panel-Ausführung mit 12 Zoll TFT-Display. Betriebssystem Windows mit Softwarepaket ZA 550 für PVC-Zuschnitt. Diskettenlaufwerk 3,5 Zoll, CD-ROM Laufwerk. Maschinensteuerung über II/0-Lichtleiter Feldbus, komplett mit Schaltschrank.

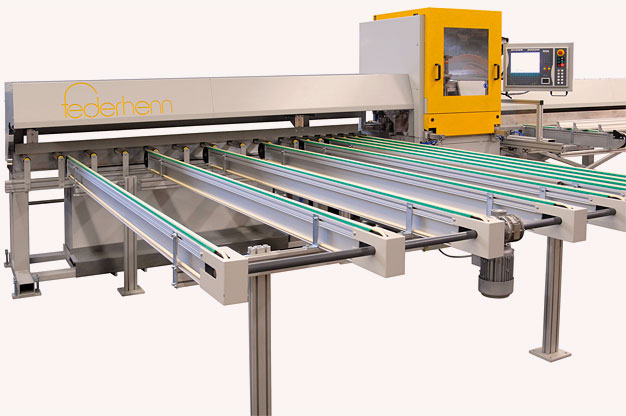

Automatischer Stabaustransport über Abschiebetisch oder horizontalen Riemenförderer

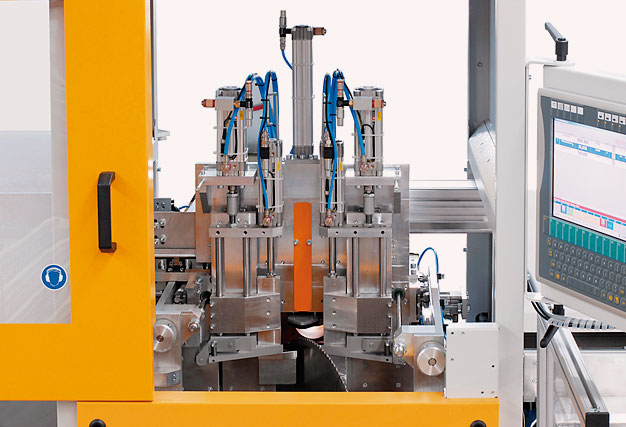

Sägeeinheit,
NC-gesteuert

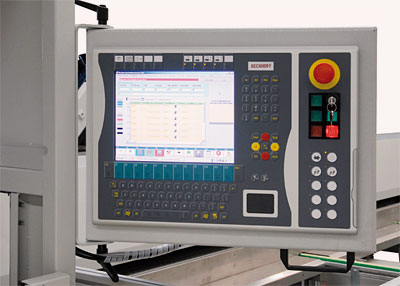

PC-Panel
(Beckhoff)

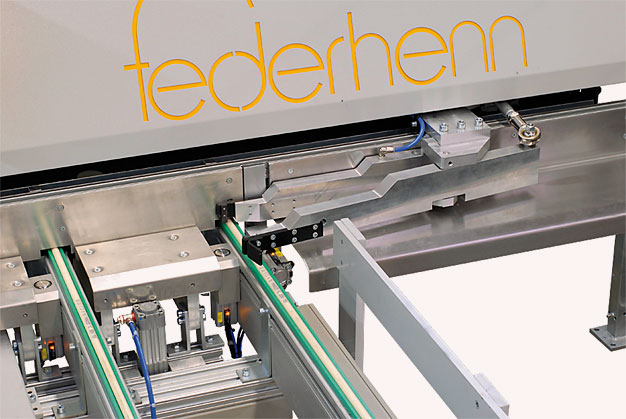

Greifzange
