Der Neue - BSA 240 (Video) (PDF)

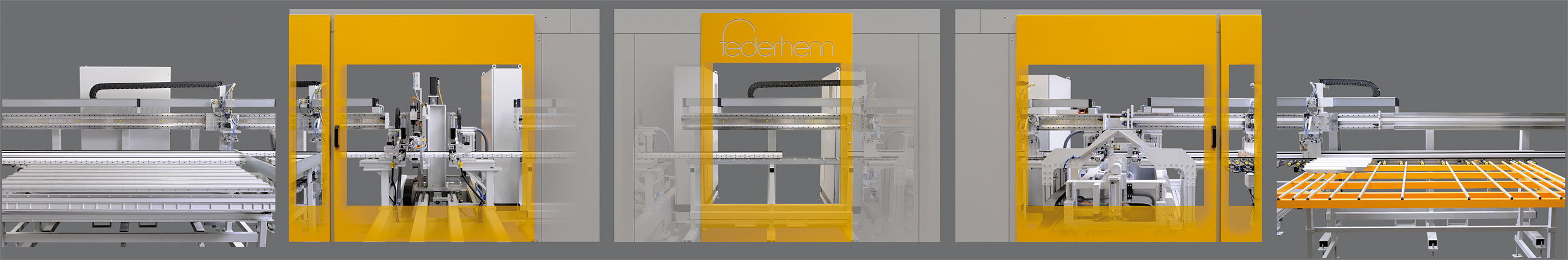

Bearbeitungs- und Sägeautomat BSA 240
Das neu entwickelte Bearbeitungszentrum mit einer VI-Sägestation. Die Hochgeschwindigkeitssäge hat eine Zykluszeit von ca. 7 Sekunden für den Zuschnitt der Flügel- und Rahmenprofile auf 45°/135°. In der Kombination mit dem CNC-Bearbeitungsmodul wird eine Kapazität von ca. 240 Einheiten / 8 h erreicht.
Zur Komplettierung der Anlage stehen folgende Ergänzungen zur Verfügung:
• Querfördermagazin zur Verkettung der Maschinenbereiche und für den Stahleinschub
• Armierungs-Schraubstation
• Bohrmodul für die Bearbeitungen in der Stahlarmierung
• Stab-Sortieranlage zum automatischen Ablegen der fertigen Stäbe in Fachwagen

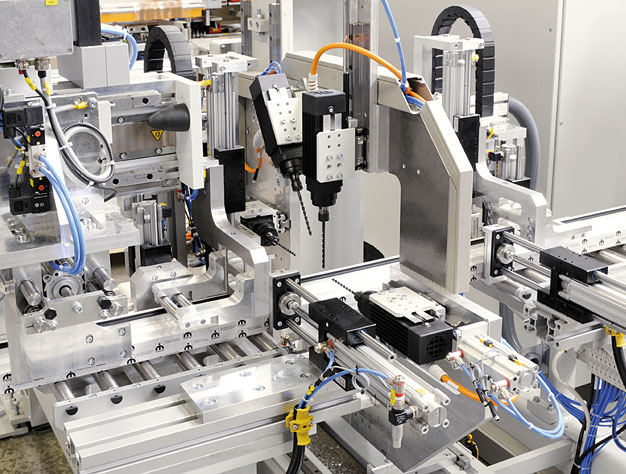

CNC-Bearbeitungsmodul
Die Anzahl und die Anordnung der PVC-Bearbeitungsaggregate richtet sich nach den gestellten Aufgaben und wird individuell zusammengestellt. Um höheren Kapazitätsanforderungen gerecht werden zu können, ist ein zweites, zeitparallel arbeitendes Modul adaptierbar. Das flexible Konzept des CNC-Bearbeitungsmoduls ermöglicht den Einsatz von 2 bis zu 6 Bearbeitungsachsen.

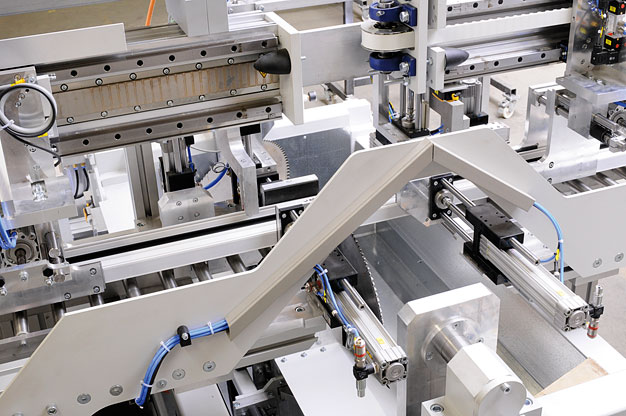

VI -Sägestation
Konzipiert für die Aufgaben
• Zuschnitt der Hauptprofile auf 45°/135° in einem Arbeitsgang
• Zuschnitt der Kämpferprofile auf 90° für die mechanische Kämpferverbindung, mit einem schwenkbaren Sägeaggregat
• Spitzschnitt für einschweißbare Kämpfer, beidseitig in einem Arbeitsgang
• Klinkschnitt in Rahmen-, Kämpfer- und Flügelprofile für einzuschweißende Kämpfer

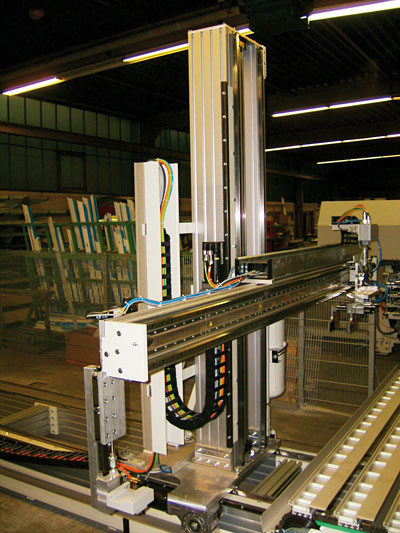

Stab-Sortieranlage
Fertig bearbeitete Stäbe werden automatisch in Fachwagen einsortiert
